Що таке термінал на дин-рейку?

Електричні корпуси, панелі керування та системи промислової автоматизації покладаються на один фундаментальний компонент для безпечної та ефективної організації та розподілу електроенергії —Клемний блок на DIN-рейку. Незалежно від того, проектуєте ви нову шафу управління чи модернізуєте існуючу установку, розуміння того, що таке термінал на DIN-рейку, як він працює та чому це важливо, може значно вплинути на надійність, безпеку та витрати на довгострокове обслуговування вашої системи. Ця стаття пропонує детальний, технічно обґрунтований погляд на один із найважливіших компонентів сучасної електротехніки.

наYueqing TAER Electric Co., Ltd., наша команда витратила роки на розробку та виробництво високопродуктивних клемних блоків на DIN-рейку для клієнтів у промисловості, енергетиці, автоматизації будівель і транспорті в усьому світі. У цьому посібнику ми розглядаємо все: від основних визначень і параметрів продукту до найкращих практик встановлення та критеріїв вибору — даючи вам знання, щоб приймати впевнені обґрунтовані рішення для вашого наступного проекту.

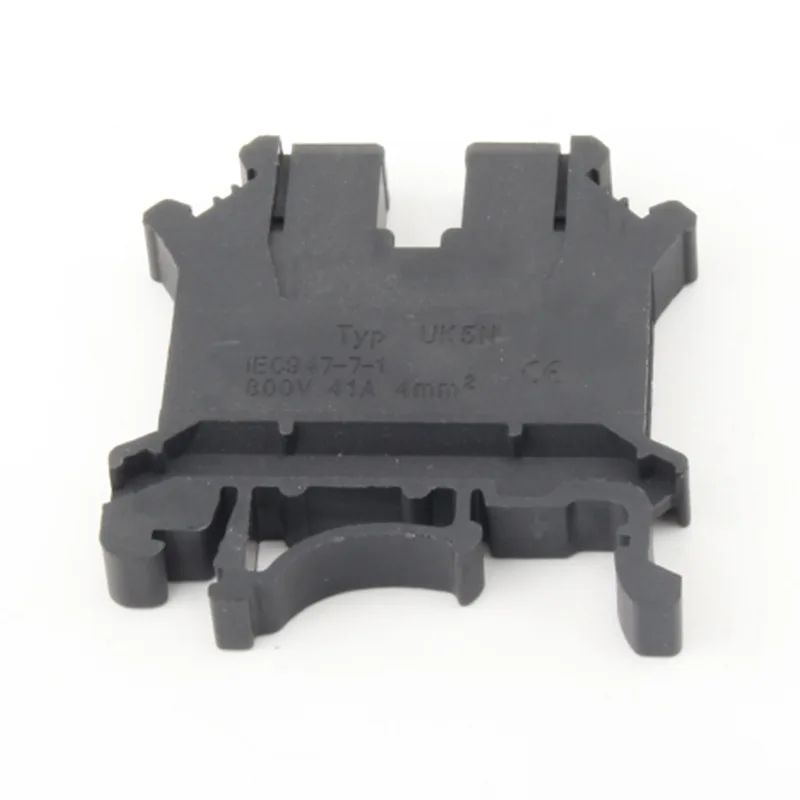

Що таке термінал на дин-рейку та як він працює?

Термінал на DIN-рейку — це модульний ізольований електричний з’єднувач, призначений для встановлення на стандартизовану металеву рейку — зазвичай відому як DIN-рейка (Deutsche Institut fur Normung rail) — всередині електричних корпусів і панелей керування. Він служить центральною точкою з’єднання, де електричні провідники з’єднуються, організовуються та розподіляються по всій установці. Замість того, щоб покладатися на слабкі з’єднання проводів або складні спеціальні схеми проводки, клемний блок на DIN-рейку забезпечує чистий, повторюваний і сумісний із кодом метод керування електричними ланцюгами.

Основний принцип роботи простий. Кожна клемна колодка містить провідний металевий елемент — зазвичай із мідного сплаву або лудженої латуні — укладений у вогнестійкий ізоляційний корпус. Дроти вставляються в порти терміналу та закріплюються за допомогою затискних механізмів. Металевий носій фіксується або ковзає на DIN-рейку, міцно фіксуючи блок на місці. Кілька клемних колодок можна вишикувати пліч-о-пліч уздовж рейки, утворюючи структурований кабельний канал, який легко перевірити, перевірити та змінити.

Ключові функціональні компоненти стандартуКлемний блок на DIN-рейкувключають:

• Ізоляційний корпус:Зазвичай виготовляється з PA66 (поліамід) або полікарбонату, що забезпечує високу діелектричну міцність і вогнестійкість відповідно до стандартів UL 94 V-0 або V-2.
• Поточний бар / провідний елемент:Мідний або латунний брусок, покритий нікелем або оловом для захисту від корозії та забезпечення стабільної провідності протягом тривалого часу.
• Затискний механізм:Доступний у гвинтових затискачах, пружинних затискачах, натискних затискачах або IDC (контакт із зміщенням ізоляції), кожен з яких пропонує певні переваги у швидкості з’єднання, стійкості до вібрації та доступності обслуговування.
• Монтажна ніжка / рейковий затиск:Нижня частина корпусу, яка фіксується на DIN-рейку. Більшість сучасних терміналів підтримують як профілі G-рейки EN 50022 35 мм, так і EN 50035.
• Порт аксесуарів:Прорізи або пази збоку або вгорі корпусу для встановлення кінцевих кронштейнів, перемичок, розділових пластин і маркувальних ярликів.

Модульна природа терміналу Din Rail означає, що кожен блок можна окремо замінити або переконфігурувати, не порушуючи суміжні з’єднання, що є важливою перевагою для команд технічного обслуговування, які працюють у жорстких виробничих графіках. Наші інженери вCHTARспеціально розробили нашу лінійку клемних колодок на DIN-рейку з портами для тестування без інструментів і корпусами з кольоровим кодуванням, щоб ще більше скоротити час обслуговування в польових умовах.

Які основні типи клемних колодок на дин-рейку?

Не всі клемні колодки на DIN-рейку однакові. Різні конфігурації схем, вимоги безпеки та обмеження простору вимагають різних конструкцій терміналів. Розуміння основних категорій дозволяє інженерам і фахівцям із закупівель точно визначити правильний продукт для їх застосування.

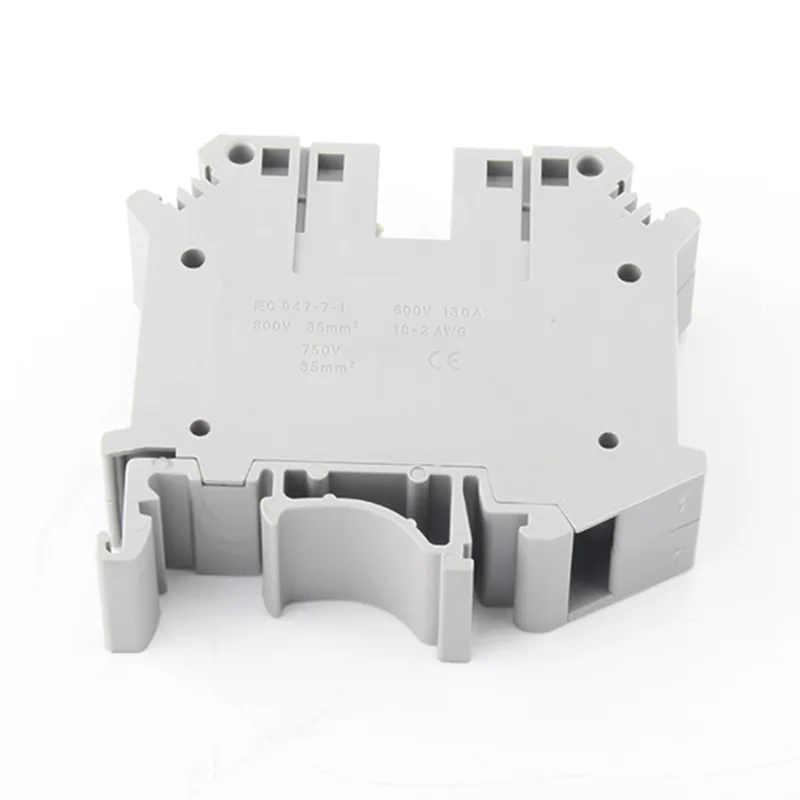

Прохідні клемні колодки

Найпоширеніший тип, який використовується для прямого з’єднання провідник-провідник. Струм проходить безпосередньо через внутрішню шину від одного проводу до іншого. Підходить для загального розподілу електроенергії та сигнальних ланцюгів.

Клемні блоки заземлення

Спеціально розроблений для створення надійного шляху заземлення. Внутрішній металевий елемент безпосередньо контактує з DIN-рейкою, яка сама заземлена. Вони позначені жовто-зеленим кольором відповідно до стандарту IEC 60445.

Клемні колодки з плавким запобіжником

Встановіть мініатюрний тримач запобіжника в корпус клеми, забезпечуючи захист від надточного струму на рівні розгалуження схеми. Заміна запобіжника можлива без від'єднання проводів, що значно спрощує обслуговування.

Від’єднайте/ізолюйте клемні колодки

Має вбудований механізм роз’єднання з ножем, який дозволяє розмикати ланцюг без від’єднання проводів. Незамінний у програмах тестування, вимірювання та безпечного блокування.

Багаторівневі клемні колодки

Розмістіть два або три рівні контуру вертикально в межах одного корпусу. Наша фабрика постачає двоярусні та триярусні варіанти, які зменшують вимоги до ширини панелей до 60% порівняно з еквівалентними однорівневими рядами.

Клемні колодки датчиків/приводів

Призначений для проводки датчика 24 В постійного струму в системах автоматизації. Включіть вбудовані світлодіодні індикатори, діодний захист і багатопровідні входи для спрощення підключення польових пристроїв.

Які параметри продукту визначають високоякісну клемну колодку на дин-рейку?

Вибір клемної колодки на DIN-рейку лише за ціною є помилкою, яка призводить до поломок, претензій по гарантії та дорогих простоїв. Правильний вибір починається з чіткого розуміння технічних параметрів, які визначають продуктивність, безпеку та довговічність. наCHTAR, наші клемні колодки на DIN-рейку оцінені та перевірені на такі критичні параметри:

Електричні параметри

• Номінальна напруга:Максимальна безперервна робоча напруга, яку може безпечно витримувати термінал. Наш стандартний асортимент охоплює варіанти змінного/постійного струму на 250 В, 400 В, 600 В, 800 В і 1000 В.
• Номінальний струм:Максимальна потужність тривалого струму. Наша лінійка продуктів охоплює термінали від 6A (рівень сигналу) до 125A (розподіл потужності).
• Діелектрична міцність:Випробувано при 2-кратній номінальній напрузі + 1000 В протягом 1 хвилини відповідно до IEC 60947-7-1. Це підтверджує, що ізоляція не зруйнується в умовах стрибків напруги.
• Контактний опір:Вимірюється в міліомах. Менший контактний опір означає менше виділення тепла та покращену енергоефективність. Наші термінали перевірені на підтримку контактного опору нижче 5 мО протягом усього терміну служби.
• Рейтинг стійкості до короткого замикання:Максимальний струм пошкодження, який термінал може витримати без пошкодження конструкції. Критичний для панелей, захищених автоматичними вимикачами, розташованими вище.

Механічні параметри

• Діапазон входу дроту:Мінімальний і максимальний переріз провідника, який може прийняти термінал, виражений у мм2 або AWG. У нашому асортименті є одножильний або багатожильний провід від 0,5 мм2 до 95 мм2.
• Момент затиску (тип гвинта):Зазначений момент затягування в Нм. Перевищення або недостатнє затягування є режимами відмови. У наших таблицях даних вказані точні значення для кожного розміру продукту.
• Матеріал корпусу:PA66 GF30 (поліамід, армований скловолокном) для стандартних клем; полікарбонат доступний для високопрозорих оглядових панелей.
• Рейтинг горючості:UL 94 V-0 як стандарт для всіх наших клемних колодок на DIN-рейку, що означає самозагасання протягом 10 секунд після припинення полум’я.
• Діапазон робочих температур:Стандартний діапазон становить від -40 градусів C до +120 градусів C, підходить як для відкритих шаф, так і для промислових середовищ із високим навколишнім середовищем.
• Ступінь захисту:Самі клемні блоки зазвичай мають рейтинг IP20; корпус забезпечує зовнішній рейтинг IP.

Повна довідкова таблиця параметрів продукту

Чому клемний блок на DIN-рейку є галузевим стандартом для проводки панелей?

Інженери та виробники панелей у всьому світі об’єдналися з клемним блоком на DIN-рейку як своїм кращим методом проводки з дуже практичних причин. Розуміння цих причин допомагає виправдати інвестиції в якісні термінали та пояснює, чому неякісні альтернативи створюють довгостроковий ризик.

Сама по собі перевага стандартизації є значною. Профіль DIN-рейки визначається міжнародними стандартами (EN 50022, EN 50023, EN 50035), що означає, що клемні колодки нашого заводу за адресоюYueqing TAER Electric Co., Ltd.фізично взаємозамінні зі стандартними аксесуарами на ринку. Це захищає клієнтів від залежності від одного джерела та спрощує збірку глобальних панелей, де потрібне локальне джерело.

Окрім стандартизації, клемний блок на DIN-рейку забезпечує помітні переваги на кожному етапі життєвого циклу проекту:

• Фаза проектування:Модульна конструкція дозволяє інженерам розраховувати точну поточну потужність і вимоги до простору без складних індивідуальних конфігурацій. Стандартні символи CAD і 3D-моделі прискорюють розробку компонування панелей.
• Фаза виготовлення:Монтаж замиканням відбувається значно швидше, ніж клемні колодки, що кріпляться болтами. Варіанти з пружинним затискачем дозволяють вставляти дріт однією рукою без інструментів, скорочуючи час складання панелі на 30%–50% у наших заводських випробуваннях.
• Фаза тестування:Аксесуари для від’єднання та тестування дозволяють індивідуально ізолювати та перевіряти схеми, не порушуючи сусідні з’єднання, скорочуючи час введення в експлуатацію та ризик помилок перехресного підключення.
• Фаза обслуговування:Індивідуальна заміна клеми без повної заміни панелі призводить до часу ремонту, який вимірюється в хвилинах, а не в годинах. Корпуси з кольоровим кодуванням і друковані маркери дозволяють технікам миттєво відстежувати схеми.
• Етап відповідності:Відповідність IEC 60947-7-1 і UL 508A попередньо сертифікована на рівні компонентів, що спрощує сертифікаційні аудити на рівні панелі для кінцевих клієнтів.

Наші клієнти постійно повідомляють, що перехід на правильно визначену компоновку клемного блоку на DIN-рейку зменшує кількість несправностей проводки панелі більш ніж на 40% і скорочує середню тривалість виклику технічного обслуговування вдвічі. Це не маргінальні вдосконалення — вони безпосередньо призводять до зменшення гарантійних претензій, підвищення рівня задоволеності клієнтів і зниження загальної вартості володіння протягом терміну служби панелі від 10 до 20 років.

Як вибрати правильний термінал для DIN-рейки для вашого застосування?

Вибір правильного клемного блоку на DIN-рейку вимагає узгодження номінальних параметрів виробу з фактичними умовами експлуатації схеми — із застосуванням відповідних запасів безпеки. Систематичний процес відбору дозволяє уникнути як надмірної специфікації (невиправдані витрати), так і недостатньої специфікації (ризик щодо безпеки та надійності).

Виконайте такі кроки як структуровану структуру вибору:

1. Визначте напругу та силу струму кола:Почніть з фактичної робочої напруги та максимального постійного струму ланцюга. Застосовуйте коефіцієнт зниження щонайменше на 20% для температури навколишнього середовища вище 40 градусів C або для високощільних рядів клем, де відбувається накопичення тепла.
2. Визначте тип і переріз дроту:Перевірте, чи є провідники одножильними, тонкожильними або гнучкими проводами з наконечниками. Кожен тип має різні вимоги до затиску. Клеми з пружинними затискачами зазвичай краще працюють з тонкожильним дротом, ніж конструкції з гвинтовими затискачами без наконечників.
3. Визначте умови середовища:Діапазон робочих температур, наявність вібрації (вибирайте пружинний затискач для середовищ з інтенсивною вібрацією), вплив хімічних речовин і ступінь забруднення – все це впливає на вибір матеріалу корпусу та покриття контактів.
4. Перевірте необхідні сертифікати:На ринках Північної Америки потрібні термінали зі списку UL/CSA. Європейські ринки вимагають маркування CE. Для застосування сонячних батарей і електромобілів можуть знадобитися додаткові сертифікати TUV або IEC 62196. Наш асортимент клемних колодок на DIN-рейку включає повністю сертифіковані варіанти для всіх основних ринків.
5. Виберіть технологію підключення:Гвинтовий затискач для гнучкості та ремонту в польових умовах; пружинний затиск для стійкості до швидкості та вібрації; Push-In для великого обсягу автоматизованої проводки; IDC для застосування стрічкового кабелю.
6. Сплануйте аксесуари:Кінцеві кронштейни, перемички, маркувальні смуги, розділові пластини та випробувальні заглушки повинні бути визначені на етапі проектування, щоб уникнути затримок із закупівлею під час виготовлення панелі.

Порівняння технологій підключення

Наша технічна команда за адресоюYueqing TAER Electric Co., Ltd.доступний для перегляду схем вашої панелі та рекомендації оптимальної специфікації клемного блоку на дин-рейку для вашої програми. Ми надаємо безкоштовну передпродажну технічну консультацію для кваліфікованих проектів.

Як Yueqing TAER Electric Co., Ltd. виробляє термінали на DIN-рейку?

Виробництво якісних клемних колодок на DIN-рейку вимагає точності на кожному етапі — від вибору сировини до тестування готового продукту. наYueqing TAER Electric Co., Ltd., наш виробничий процес побудовано на суворих принципах управління якістю, а сертифікація ISO 9001 регулює кожен етап виробництва.

На нашому заводі працюють спеціальні виробничі лінії для кожного сімейства клемних колодок, які підтримуються власними інструментами та виготовленням форм. Це дає нашій команді інженерів можливість налаштовувати розміри корпусу, колірні коди та конфігурації маркування для клієнтів OEM без обмежень щодо мінімальної кількості замовлень, які зазвичай застосовуються при закупівлі від торгових компаній.

Наш процес контролю якості

• Перевірка вхідного матеріалу:Усі мідні сплави, латунь і полімерна сировина проходять серію після прибуття. Чистота міді, міцність на розрив і горючість полімеру перевіряються перед тим, як матеріали надходять у виробництво.
• Контроль розмірів у процесі:Системи автоматичного огляду перевіряють розміри корпусу та геометрію контакту під час кожного циклу лиття під тиском та штампування. Деталі, що виходять за межі допуску, відбраковуються автоматично.
• Тестування контактного опору:100% готових клемних колодок перевіряються на контактний опір за допомогою чотирипровідної міліомної системи вимірювання. Одиниці, що перевищують поріг 5mO, вилучаються з виробничої партії.
• Випробування діелектричної міцності:Кожну виробничу партію виконують випадковими пробними тестуваннями при 2-кратній номінальній напрузі + 1000 В згідно з IEC 60947-7-1.
• Випробування сили висмикування:Сила утримання дроту вимірюється на зразках, щоб підтвердити, що характеристики затискного механізму відповідають специфікаціям.
• Перевірка термічного старіння:Випробування на прискорене старіння при 120 градусах C протягом 1000 годин підтверджують, що матеріали корпусу та контактів зберігають свої властивості протягом очікуваного терміну служби продукту.

Наша фабрика постачає продукцію клемних колодок на рейку Din клієнтам у понад 40 країнах. Наша експортна упаковка розроблена для захисту від пошкоджень під час транспортування та впливу вологи, з осушувачами, які входять до кожної коробки для морських вантажних перевезень. Термін виконання стандартних товарів каталогу зазвичай становить від 7 до 15 робочих днів з моменту підтвердження замовлення.

Висновок

Клемна колодка на DIN-рейку — це набагато більше, ніж аксесуар для пасивної проводки. Це високоточний компонент, який безпосередньо впливає на безпеку, надійність і ремонтопридатність кожної електричної панелі та системи керування, частиною якої він є. Від прохідних блоків для керування загальними розподільними ланцюгами до варіантів із запобіжником і роз’єднанням, які захищають критичні навантаження, кожен продукт у нашому асортименті наYueqing TAER Electric Co., Ltd.розроблено та виготовлено для забезпечення стабільної продуктивності протягом десятиліть служби.

Вибір правильного терміналу на DIN-рейку починається з чіткого розуміння параметрів схеми, умов навколишнього середовища та вимог до сертифікації. Це продовжується вибором виробника, який контролює якість від сировини до готового продукту, а не того, хто збирає компоненти від неперевірених постачальників. Наша лінійка клемних колодок на DIN-рейку підтримується повною технічною документацією, сертифікованими звітами про випробування та спеціальною командою інженерів, готовою підтримати ваш проект від специфікації до введення в експлуатацію.

Якщо ви оцінюєте рішення терміналів на дин-рейку для нового дизайну панелі, оновлення системи або OEM-продукту, який потребує тривалої безперервної поставки, наша команда вYueqing TAER Electric Co., Ltd.готовий допомогти. Наш каталог продуктів охоплює понад 300 стандартних артикулів із індивідуальними конфігураціями, доступними для всіх сімейств продуктів.
